Radar giám sát tầm xa của Mỹ

Không quân Mỹ đã sử dụng hiệu quả radar giám sát tầm xa AN/TPS-77 do Hãng Lockheed Martin chế tạo với công suất xung lớn hơn 25 kW, tần số làm việc 800Hz và 400Hz. Cự ly phát hiện 463km, độ phân giải 120 m.

12/11/2012 08:13

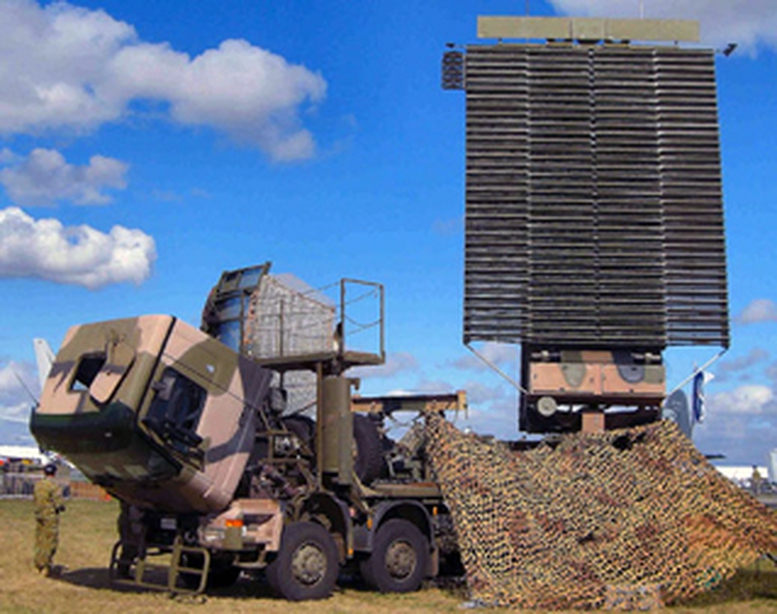

Radar giám sát tầm xa AN/TPS-77

AN/TPS-77 là loại radar mảng pha, băng tần L sử dụng các phần tử phát sóng trạng thái rắn. Anten của nó có bệ xoay 360 độ phương vị. Chùm tia sóng dạng “bút chì” tạo cánh sóng quét dày đặc trong không gian.

Radar này sử dụng 34 máy phát đặt trực tiếp trên các mảng anten, giúp loại bỏ các khớp ống dẫn sóng và không cần các máy phát công suất cao đặt trong ca-bin. Radar làm việc theo chế độ tự động.

AN/TPS-77 sử dụng băng sóng L hiệu suất cao, phát hiện xa, đặc biệt là phát hiện tốt trong thời tiết xấu, có nhiều can nhiễu. Việc điều chế xung chính xác trong hai tham số phương vị và độ cao cho phép radar đo toạ độ mục tiêu tin cậy.

Sử dụng tới 6 phần tử thu-phát ở chế độ nhìn xuống, radar có thể giám sát trong khu vực "mù sóng" như trong các thung lũng sâu, nhờ các chùm sóng radar gối liên tiếp lên cùng khu vực.

Lockheed Martin đã sản xuất hơn 170 radar AN/TPS-77.

Đông Hà (theo defense-arab, radschool.org.au)
